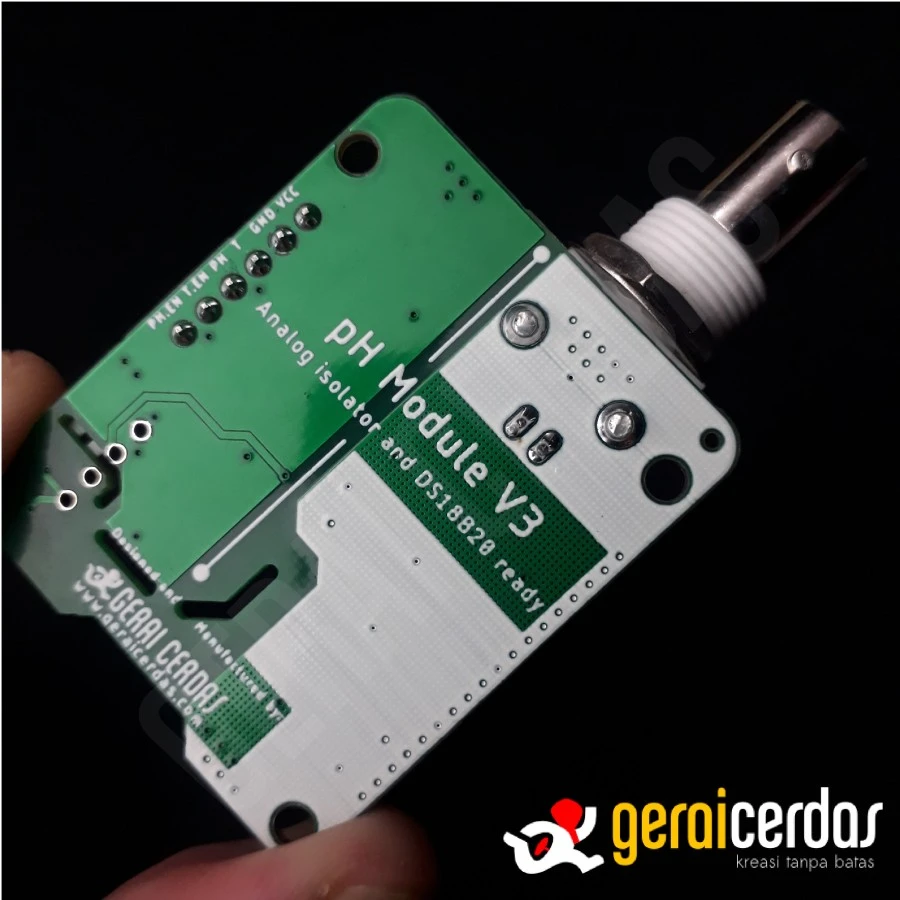

pH Module V3
V1 : Initial
V2 : add DS18B20 pinout
V3 : add Signal Osilator (optional)

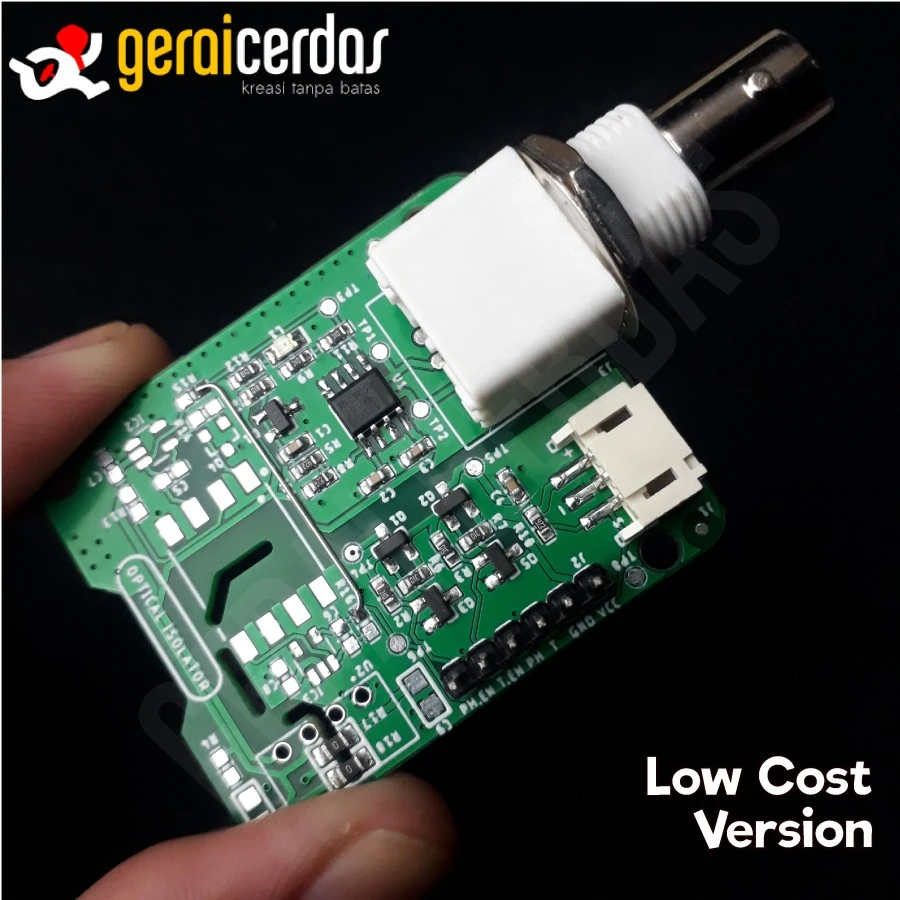

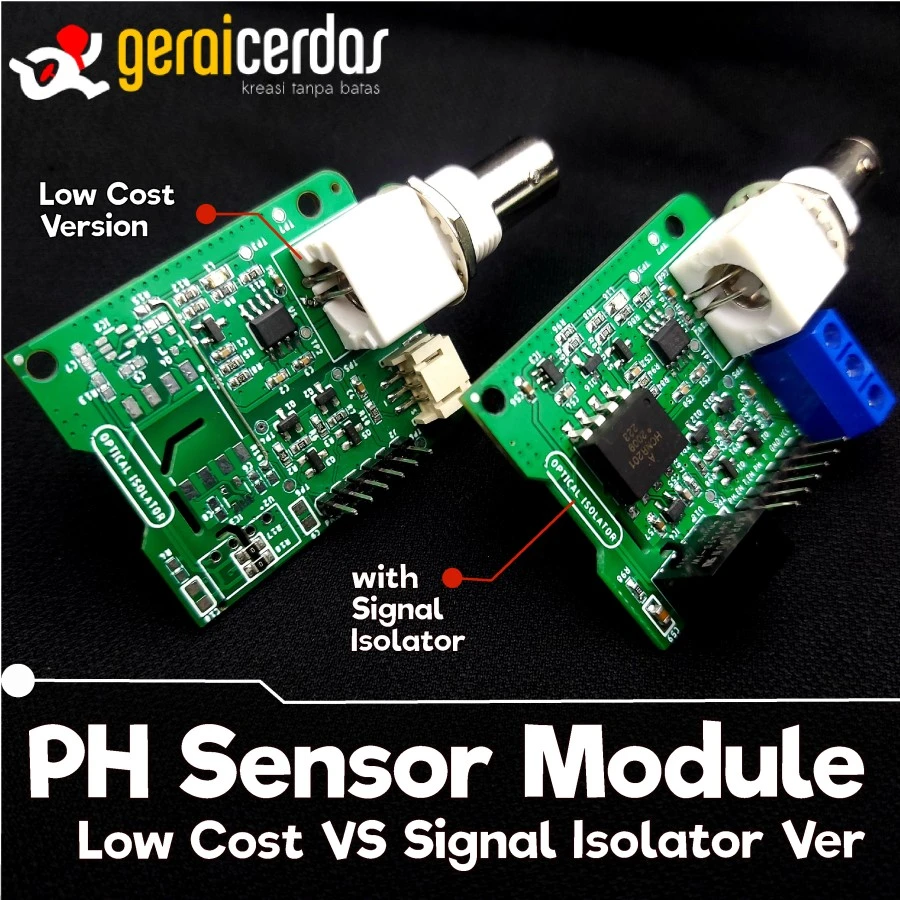

Low Cost Version : Rp. 159.000

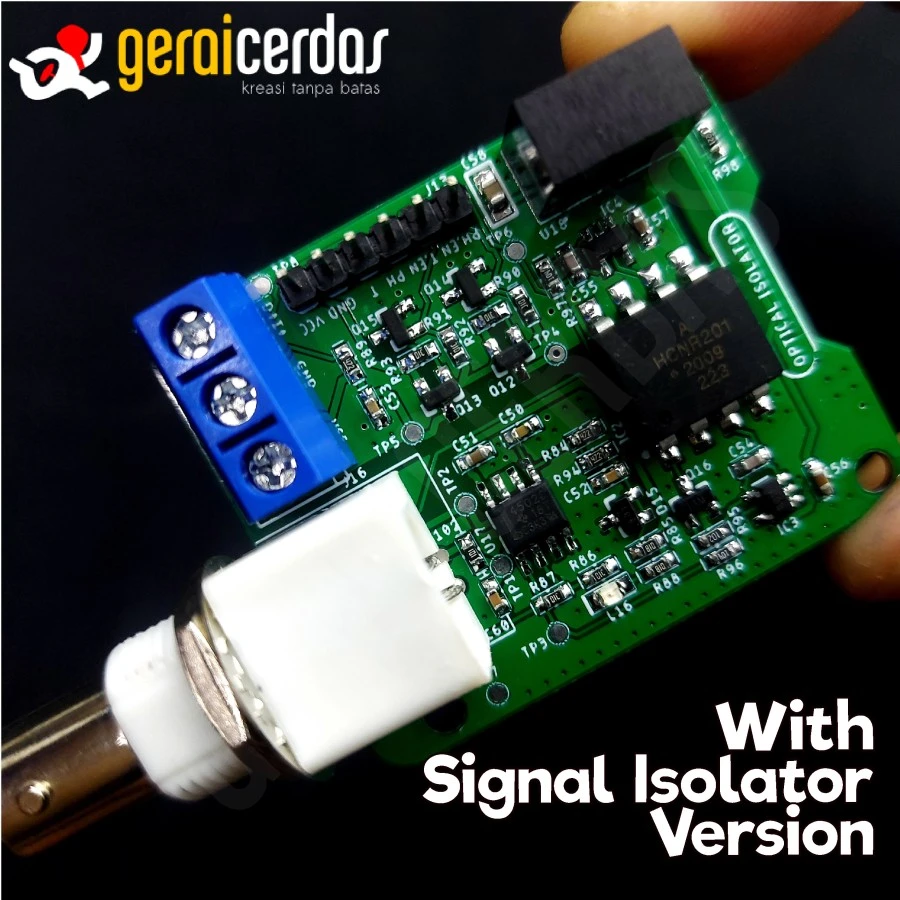

with Signal Osilator Version : Rp. 410.000

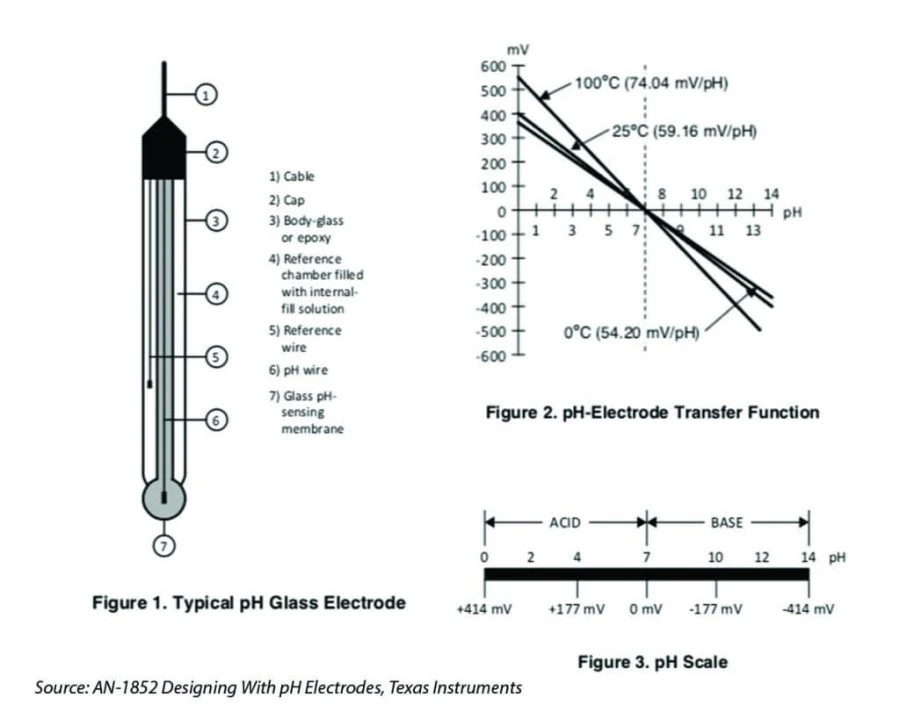

Produk ini merupakan pengkondisi sinyal dan penguat keluaran pH Probe, sehingga dapat terbaca oleh mikrokontroler. Semua jenis pH probe dengan konektor BNC cocok dengan module ini. Prinsip kerjanya cukup sederhana, pH probe akan mengeluarkan tegangan sesuai pH cairan yang terbaca. Tegangan tersebut sangat kecil yaitu dari -414mV sampai +414mV. Karena sangat kecil dan ada tegangan negatif, maka tidak bisa dibaca langsung oleh mikrokontroler. Oleh karenanya module ini mengkondisikan sinyal negatif tersebut dan melakukan penguatan.
Kamu bisa membelinya sekalian PH Probenya di link ini :
https://www.tokopedia.com/geraicerdas/ph-probe-e201-bnc-ph-electrode-konektor-bnc
SPESIFIKASI
Tegangan Operasi : DC 5V
Konektor : BNC
CONTOH PENGAPLIKASIAN :
- Water Quality Monitoring
- Hydroponic System
- Aquaponic System
WIRING :
VCC dihubungkan ke 5V MCU
GND dihubungkan ke GND MCU
PH dihubungkan ke pin Analog MCU
Jika memerlukan On-Off pH Module, kamu bisa pakai pin PH_EN. Logic 1 ON, Logic 0 OFF.
CONTOH SKETCH ARDUINO :
Kalibrasi pakai 2 point calibration, pakai rumus matematik persamaan linear, update hasil perhitungannya ke sketch. Bingung? chat saja.
const int analogInPin = A0;
int sensorValue = 0;
unsigned long int avgValue;
float b;
int buf[10],temp;
void setup() {
Serial.begin(9600);
}
void loop() {
avgValue = 0;
for(int i=0;i<10;i++) {
buf[i]=analogRead(analogInPin);
avgValue += buf[i];
delay(10);
}
avgValue = avgValue/10;
float pHVol=(float)avgValue*5.0/1024;
// standard pH dengan slope 57.14
// ubah persamaan ini sesuai dengan kalibrasi 2 titik.
// y = mx + b
float phValue = -8.77 * pHVol + 28.93;
Serial.print("ADC = "); Serial.print(avgValue);
Serial.print(" Voltage = "); Serial.print(pHVol,2);
Serial.print(" PH Value = "); Serial.println(phValue);
delay(200);
}
